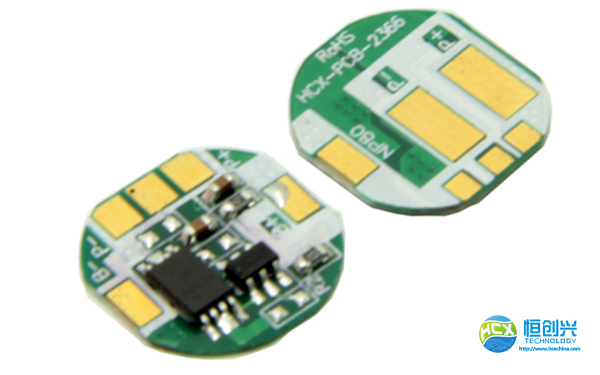

鋰電池保護板的定義和作用

超小型的pCB面積，使Bp20200T可以完美的集成到空間有限的電池包中去。加上電路的高可靠性設計，完全可以取代目前電池包中常用的熱累計斷開式自恢復保險（pOLYSWITCH）。并且由于短路保護是瞬間完成，不存在使用pOLYSWITCH時可能碰到的燒壞連線的問題。

1：超低功耗設計使Bp20200T在電池工作及儲存期間靜態功耗極低。

2：低壓降設計使功率損失極小。保護板自身發熱很小。

3：過流、過溫、欠壓、過充、短路保護都具有“HOLD”功能，這使得保護動作異常可靠。完全避免電池被充壞，完全避免過放電或短路造成電池壽命縮短，也完全避免了重復關斷損壞保護板的可能。

4：HOLD功能解除異常簡單。只要去掉造成保護的原因就可以。比如是短路保護，只要取消短路的條件（斷開負載），就可以進入正常工作狀態。過充HOLD的解除是斷開充電器，接入負載即可以工作。（過溫保護要等溫度降低以后才可以正常工作）。過充保護溫度可以設定。鍍金焊盤保證鎳帶點焊和焊接容易，可靠。

5：保護板還有單電池保護板與多電池保護板之分，手機電池，Mp3,Mp4等數碼電池，一般使用單一電芯來供電，這樣只需要對一個電芯進行保護，使用的就是單電芯的保護板；當遇到需要使用大容量電池，或高電壓電池的產品是，需要將電芯串聯或者并聯使用，這事需要使用到多電池保護板，這種保護板不是對串聯或并聯后的整體進行保護，而是需要對每個單體電池進行保護，這樣才能保證電池的使用壽命！

6：保護板上包含的元器件一般包括：控制IC1pCS,MOSFET1～2pCS,捷比信精密電阻2～4pCS,pCB。這是對一般單體電池保護板的簡單舉例，各種不同功能，不同地方的使用材料有所不同。
