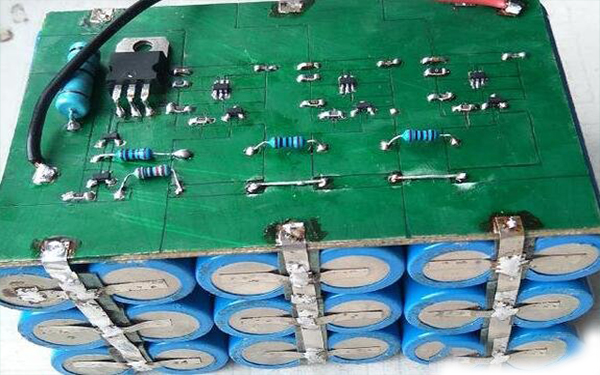

自制三串鋰電池保護板

此電路沒有過沖保護功能所以不要用來充電

電路板刻的有錯誤，涂改綠油后用刀修改了一下，還有IC6腳處不小心用刀刻斷了

6腳IC是鋰電池保護板專用IC，第二腳電阻也許可以不接，網上賣的鋰電池保護板此腳接負極（6腳）

2K電阻、2.2K電阻是我隨便選的沒經過計算，

場管用的是電瓶車控制器里面的75nf75，只要是N溝道場管就可以，導通電阻越小越好

過流保護經過測試用6個10電阻并聯短接正負極電流大概5.5A，7個10電阻并聯短接正負極過流保護

3串鋰電池怎么接保護板

B-接第一個電池的負極，3.6V接第一個電池的正極和第二個電池的負極，7.2V接第二個電池的正極和第三個電池的負極，10.8V接第三個電池的正極；p+為輸出正極，p-為輸出負極。鋰電池是一種以鋰金屬或鋰合金為負極材料，使用非水電解質溶液的一次電池，與可充電電池鋰離子電池跟鋰離子聚合物電池是不一樣的。
